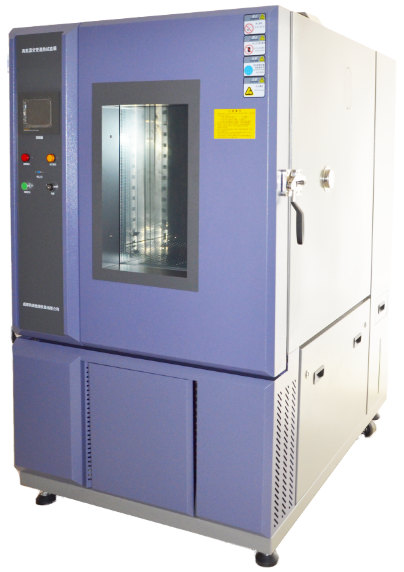

KA-G150S高低温试验箱
一、 概述:
高低温试验箱对各种材料在不同环境下耐寒、耐干引起氧化、融化、开裂、脆化、物理性收缩、机械强度等性能可靠性试验。适用于航天航空、电子、通讯、军工、半导体、塑胶、五金、家用电器、汽车、化工、印刷品、零部件、 原材料及涂层、镀层等进行高、低温环境下的适应性试验。
二、产品执行及符合标准
1、电工电子产品基本环境试验规程 试验B:高温试验方法GB 2423.2-89(IEC68-2-2)
2、GJB150.3(ML-STD-810D)高温试验方法
3、GJB150.4(MIL-STD-810D)低温试验方法
4、GB/T5170.2-96《温度试验设备》
5、GB10592-93《高低温试验箱技术条件》
三、特点:
1、新造型设计,高质感外观,美观大方
2、外箱采用优质优质冷轧钢板喷粉处理
3、内胆为进口(SUS#304)优质镜面不锈钢板
4、保温材质:硬质聚胺脂硬PU发泡胶+高密度玻璃纤维棉.保温厚度为100mm
5、运风系统:采用加长轴电机,耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环.
6、门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭
7、采用无反作用门把手,操作更容易
8、观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜
9、周全的安全保护装置,发生故障时显示故障状态及切断电源,确保机器本身,被测产品及使用者安全。
10、高档进口配件:
原装韩国进口TEMI1500温度控制器
原装法国进口“泰康”牌制冷压缩机
四、 性能:指气冷式在室温20℃,或水冷式水温在25℃,空载时
1. 温度范围:-70℃~150℃
2. 控制稳定度:±0.3℃
3. 分布均匀度:±2.0℃(空载时)
4. 升温时间:由-70℃升至100℃约需45分钟
5. 降温时间:由20℃降至-70℃约需75分钟
五、 结构与材质
a) 内箱尺寸:H600×W500×D500(mm)
b) 外箱尺寸:H1700×W750×1400(mm)
c) 内箱材质:SUS#304 镜面不锈钢板,厚度1.0mm
d) 外箱材质:优质冷轧钢板钢板喷塑处理
e) 保 温层:高密度硬质PU发泡胶及24K玻璃棉
f) 机器脚架:炉底装有活动轮4只,水平脚4只
g) 箱 门:
1. 单门,装平面锁
2. 门上装有视窗330×250×35mm多层高清度真空电加热除雾钢化玻璃
3. 箱内装有9W进口日光灯,可以观察箱内测试品
h) 运风机:90W加长轴马达配多翼式风轮肆套
i) 加热器:鳍片式散热管形不锈钢电热器
j) 炉内附件:可调式层格式2套,配不锈钢置物架2个
k) 测试孔:机身左侧ø50mm孔1只,附不锈钢盖1只
l) 控制面板
1)、照明式压扣开关 2只
2)、温度控制器1个
3)、电源总开关1个
六、 冷冻系统
1. 压缩机采用原装法国进口“泰康牌”全封闭铁甲武士
2. 环保型雪种R404A R23
3. 冷凝器鳍片式附散热风机
4. 蒸发器鳍片式多段式自动负载容量调整
5. 其他附件:干燥剂、油分离器、雪种流量视窗等
七、 控制系统
a) 控制方式:平衡调温调湿控制系统(BTHC),以P.I.D控制SSR,使系统之加热加湿量等于热湿损耗量,故能长期稳定工作。
b) 温湿控制器:原装韩国进口“TEMI1500”LCD彩色触控式中英文、数据与资料银幕显示交谈方式温湿度控制器,单点及可程式控制。
1) 解析度: 0.01℃, 0.1%R.H
2) 程式段数:具120组程式1200段记忆
3) 每个段可同时设定温度,湿度及时间,可重复运行999次
4) 程式运行具有待机,跳段,保持等功能
5) 具有定值计时停机和程式结束等功能
6) 具有预约起动和停机及故障提示功能
7) 测温器:PT-100 2支
8) 各系统的主要元件配备有安全检知介面装置,当异常故障发生时,立即由屏幕显示故障状态及切断电源。
9) 具有运行累积时间显示功能,可供机器运行时时间及参考用。
10) 程式运行SV值曲线视窗
11) 配置电脑RS232接口、软体、电脑连结线,可进行双向控制、数据传输、操作、数据存储、曲线打印等功能
12) TEMI1500控制器自带有内存64M,另提供容量为4G的 SD记忆卡,可以实时记录数据、曲线,可以进行数据上传及下载等功能,通过电脑可以读取数据及曲线,把数据生成文本档案及曲线打印等。
八、 安全保护装置:
1. 过零点闸流体功率控制器SSR 1组
2. 空焚防上开关
3. 箱内超温保护装置
4. 压缩机高压保护开关
5. 压缩机过载保护开关
6. 压缩机过流保护开关
7. 线路保护丝及住护套式端子
8. 32A 3P过载保护1只
9. 1P6A过载保护1只
九、使用环境:1、可允许使用环境:0~35℃,2、性能保证环境: 5~30℃
十、其他: 不锈钢制作层架2个
十一、使用电源:3 ø 220 VAC 50Hz 4.8KW
十二、重量:约270kg
主 要 元 件 器 表
序号 |
名 称 |
规 格 型 号 |
产 地 |
品 牌 |
1 |
温度控制器 |
TEMI1500 |
韩国 |
SAMWONTECH |
2 |
总开关 |
BNK32 |
韩国 |
LG |
3 |
电磁接触器 |
GMC |
韩国 |
LG |
4 |
热继电器 |
RHN-10K |
韩国 |
LG |
5 |
中间继电器 |
RY4S-U |
日本 |
欧姆龙 |
6 |
固态继电器 |
SSR-40DA |
台湾 |
阳明 |
7 |
运风马达 |
90W |
台湾 |
尚煜 |
8 |
加热管 |
不锈钢鳞片式 |
国产名牌 |
|
9 |
传感器 |
PT100 |
台湾 |
神捷 |
10 |
压缩机 |
CAJ2464Z |
法国 |
泰康 |
11 |
膨胀阀 |
TS2 |
欧美 |
DANFOSS |
12 |
干燥过滤器 |
053S |
欧美 |
DANFOSS |
13 |
冷凝器 |
风冷式 |
台湾 |
中力 |
14 |
蒸发器 |
订制 |
台湾 |
中力 |
15 |
雪种 |
R404A、R23 |
美国 |
杜邦 |
16 |
高清度玻璃视窗 |
|
台湾 |
佩信 |
17 |
板式热交换器 |
1平方 |
瑞典 |
阿法拉法 |
18 |
单向阀 |
NVR16S |
墨西哥 |
DANFOSS |
19 |
压力保护开关 |
KP5 |
墨西哥 |
DANFOSS |
20 |
油分离器 |
501 |
墨西哥 |
DANFOSS |
21 |
冷凝器散热风机 |
4-350 |
台湾 |
三木 |
22 |
电源欠相逆相保护 |
DP401 |
瑞士 |
佳乐 |
