一、功能用途:

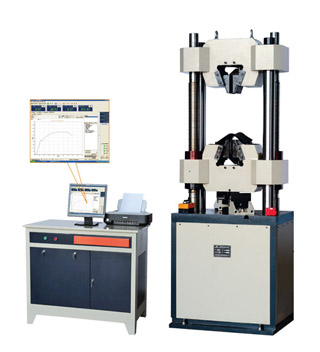

微机控制电液伺服拉力试验机主机采用油缸下置式主机,主要用于金属、非金属的拉伸、压缩和弯曲试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002《室温材料金属拉伸试验方法》的要求。
二、技术参数:
试验力 |
100kN , |
300kN |
600kN |
1000kN |
1200kN |
试验力测量范围 |
2%-100%FS |
||||
试验力示值相对误差 |
≤示值的±1% |
||||
试验力分辨率 |
0.01kN |
||||
位移测量分辨力 |
0.01mm |
||||
变形测量精度 |
0.01mm |
||||
拉伸试验空间 |
550mm |
550mm |
650mm |
750mm |
900mm |
压缩空间 |
380mm |
380mm |
380mm |
380mm |
700mm |
活塞行程 |
150mm |
150mm |
150mm |
150mm |
250mm |
圆试样钳口夹持直径 |
Φ6-Φ26mm |
Φ6-Φ26mm |
Φ13-Φ40mm |
Φ13-Φ40mm |
Φ13-Φ60mm |
扁试样钳口夹持厚度 |
0-15mm |
0-15mm |
0-15mm |
0-15mm |
0-40mm |
扁试样夹持宽度 |
70mm |
70mm |
75mm |
75mm |
125mm |
压盘尺寸 |
φ160mm |
φ160mm |
φ160mm |
φ160mm |
204×204mm |
弯曲试验两点间距离 |
450mm |
450mm |
450mm |
450mm |
450mm |
弯曲支滚宽度 |
120mm |
120mm |
120mm |
140mm |
140mm |
弯曲支滚直径 |
Φ30mm |
Φ30mm |
Φ30mm |
Φ40mm |
Φ40mm |
活塞移动速度 |
50mm/min |
50mm/min |
50mm/min |
50mm/min |
50mm/min |
夹紧方式 |
手动加紧 |
液压夹紧 |
自动加紧 |
自动加紧 |
自动加紧 |
主机外形尺寸 |
720×580×1950mm |
720×580×1950mm |
830×700×2100mm |
900×710×2200mm |
1210×1000×2850mm |
测力柜外形尺寸 |
1000×700×1400mm |
